Soulnote M-3X

...tak nějak si po zkušenostech...

Kvintensence A-3 | SOULNOTE - Hi-Fi Voice - recenze audio-video techniky a chytrého bydlení

...představujeme dokonalý den, týden.. život. Japonská značka, oblažující svět Hi-Fi svými zvukově (bychom řekli "slunce v duši", rozhodně) zajímavými modely, za níž stojí Norinaga Nakazawa, bývalý ředitel japonské divize Marantz, nám tu 2. část titulku nyní nabízí (a vlastně i tu první). Společnost sídlí ostrově Honšu, v druhé to nejlidnatější japonské (ze 47) prefektuře Kanagawa, s počtem obyvatel ca České republiky (Česko rozloha 78.871; Kanagawa 2.416 km² - trochu "divný" červený znak v závěru dnešního materiálu - je vlajka prefektury, po našem kraje). Tam se zrodila i dnešní novinka - není to apríl, od 1. dubna SOULNOTE u svého mono koncového stupně znásobuje kapacitu proudu a počin který "rozsvítí zvuk všemi směry" označuje X - dnešní novinkou je mono výkonový zesilovač Soulnote M-3X

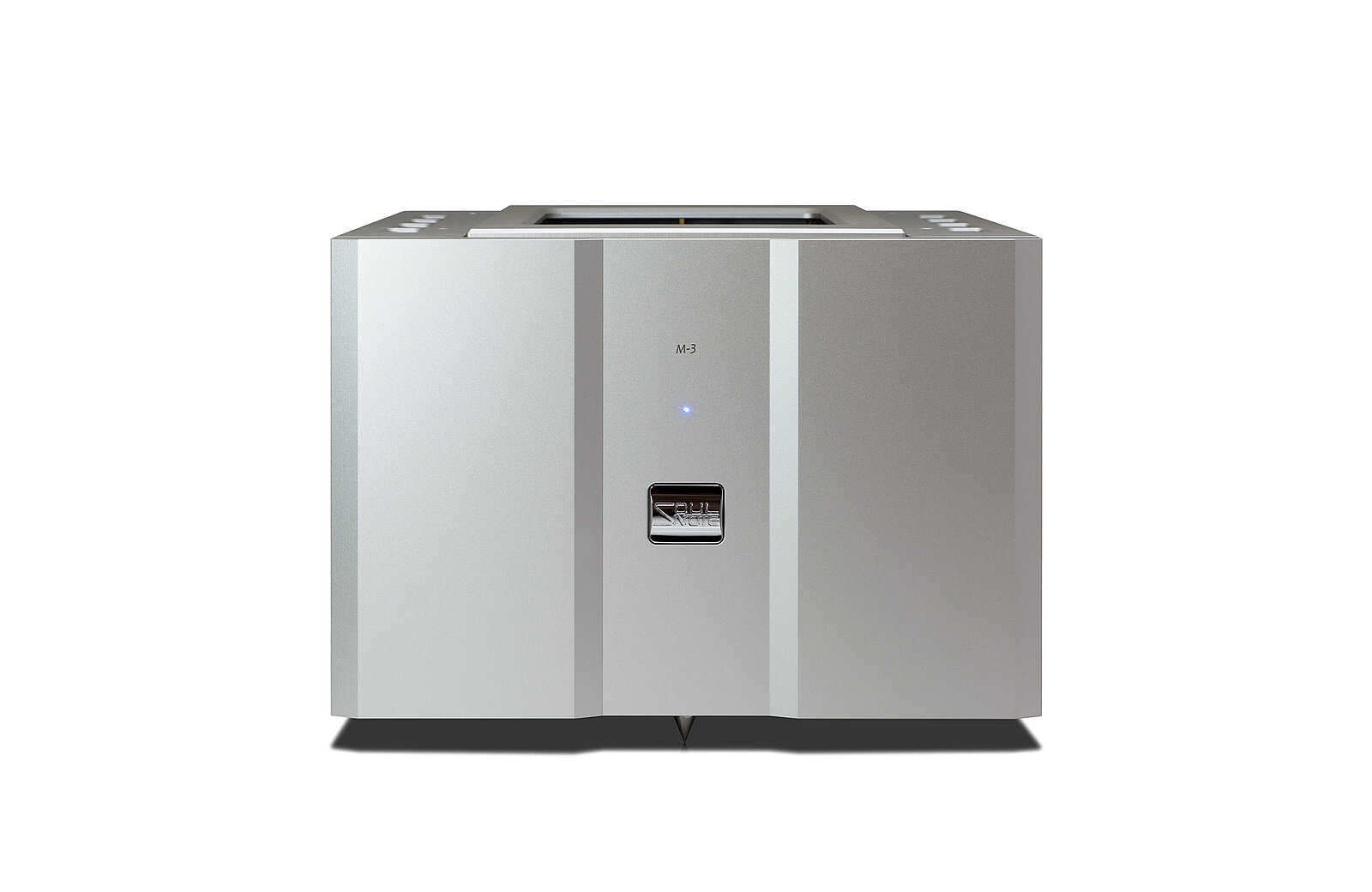

Soulnote M-3X

M-3X je proudově vylepšená verze stávajího firemního mono výkonového zesilovače M-3. Současná kapacita napájení byla zdvojnásobena, aniž by došlo k ohrožení prostorového výrazu a penetrační síly, které jsou charakteristické pro jeho výkon, takže společnost říká, že dosáhla jak přesného vyjádření, tak drtivé hnací síly, nebo-li win-win.

Dnes to bude opět delší technické čtení, pokud to pro vás není - skočte rovnou dolů ke specifikacím a veškerý text mezi tím lze přeložit nějak jako: „Zřejmě to bude hrát hodně slušně”.

Nově vyvinutá technika párování tranzistorů byla zavedena pro vyrovnání rychlosti kolísání hFE (proudový zesilovací faktor - hodnota hFE je rozhodující pro určení úrovně zesílení, čím vyšší je hFE, tím více tranzistor zesiluje; velká hodnota hFE znamená, že tranzistor může řídit velký kolektorový proud s malým proudem báze, konkrétně např. hodnota hFE 100 znamená, že pro každou jednotku základního proudu bude 100krát zesílen), který se v průběhu času mění v reakci na změny proudu tranzistoru během přehrávání hudby. Systém zadává data měření hFE pro tranzistory při různých hodnotách proudu a vybírá páry tranzistorů, které jsou v rámci standardní hodnoty optimální pro všechny kombinace.

Darlingtonem na ně
V novém koncovém stupni je použita dvojice průmyslových tranzistorů TO-3 (typ metal can). 2 tranzistory TO-3 v budicím stupni řídí tranzistor TO-3P, což má za následek celkem čtyřstupňovou konfiguraci Darlington (obvod "ve 2 se to lépe táhne" vynalezl Léta Páně 1953 Sidney Darlington a je po něm pojmenován propojený obvod 2 tranzistorů; tato konfigurace je složena ze 2 bipolárních tranzistorech spojených tak, že proud zesílený 1. tranzistorem je zesílen také druhým - konfigurace poskytuje mnohem větší proudové zesílení, než jakýkoli tranzistor používaný samostatně).

Soulnote M-3X

Hlavní chladič je lehký, kompaktní, měděný
Hlavní chladič využívá malé, lehké chladiče z měděných desek, což je u běžných výkonných zesilovačů vzácnost. Tento chladič slouží také jako přípojnice pro napájení tranzistorů typu can, zatímco svorky tranzistorů typu can procházejí přípojnicí a jsou namontovány přímo na desce pod ní. Tím se eliminuje kabeláž - Achillova pata tranzistorů typu can - a zároveň se odstraní nestabilita způsobená indukčními součástkami a zhoršení kvality zvuku způsobené výpadky izolačního plechu v zařízení. Chladič je navíc fyzicky izolován od šasi, což významně ovlivňuje aspekty kvality zvuku, jako je transparentnost a poskytování pocitu otevřenosti. Tímto způsobem tento chladič zabíjí tři mouchy jednou ranou.

Soulnote M-3X

Stupeň zesílení napětí
Napěťový zesilovací stupeň využívá diferenciální obvody bez záporné zpětné vazby (nové obvody typu R), které byly přepracovány pro výkonové zesilovače. K plnému zesílení emitorového sledovače, napětí a diferenciálních obvodů bez jakéhokoli zesílení je použit pouze jediný tranzistor. Zátěžovou impedanci v tomto tranzistoru tvoří „jednostupňový zesilovací obvod s jednou zápornou zpětnou vazbou GND“, který se připojuje pouze k GND. Tyto nové obvody typu R byly vytvořeny s použitím pouze 4 tranzistorů s bipolárním přechodem a 10 rezistorů, aby bylo možné získat ideální výstup s plným kmitočtem v širokém spektru, i když je tato konfigurace primárně stejná jako konfigurace používaná u jednosměrných elektronkových zesilovačů. Toto ideální zapojení bez záporné zpětné vazby by se dalo snadno nazvat referenčním obvodem pro to, jak dobře funguje.

Soulnote M-3X

Extrémně jednoduchá konstrukce
U modelu M-3 jsme zjistili, že zesilovače velkého proudu by měly být určeny pro jedinou funkci. Je vybaven pouze jednou sadou vstupních svorek a reproduktorových svorek. Jedná se o monoblokový výkonový zesilovač s jednou funkcí, bez přepínačů a atenuátorů. Vstupní signály ze svorek XLR putují přímo do báze tranzistorů prvního stupně, procházejí jednostupňovým zesílením a jsou vyvedeny přes jediný push-pull obvod. Jedinou dostupnou operací je přepínač napájení. Podle očekávání jednotka neobsahuje žádné zbytečné obvody nebo komponenty, jako jsou mikrokontroléry apod.

Toroidní výkonový transformátor s mimořádně nízkými ztrátami 1600 VA, který není vyplněn pryskyřicí
Vyvinuli jsme velký výkonový transformátor, který může nést pouze jedna osoba. Tento obří výkonový transformátor je namontován svisle na čelní panel, takže případný unikající tok se pohybuje paralelně s deskami s obvody, a je zavěšen na titanových podložkách a připojen k hrotu, aby se zajistilo, že se škodlivé vibrace nepřenášejí do šasi.

Soulnote M-3X

Vysokorychlostní napájení bez záporné zpětné vazby
Komutační kondenzátory používají speciálně vybrané fóliové filtrační kondenzátory 470 uF s vysokým odporem, malou kapacitou a malým zvětšením. Optimalizace kapacity podle počtu použitých kondenzátorů a minimalizace zatížení zdroje dále zlepšuje reálnou regulaci tohoto těžkého napájecího transformátoru. Usměrňovací dioda používá nově přijaté SiC diody s nejnovějšími specifikacemi, které posilují maximální hodnotu vstupního proudu. Vzniká tak nepředstavitelně výkonná a rychlá struktura napájecího zdroje.

Soulnote M-3X

Zcela oddělen na 2x 3 hrotech
3 hroty uzemňují jak hlavní těleso, tak kontejner zesilovače, cv M-3X je celkem 6 hrotů. Přestože jsou tyto 2 součásti zcela fyzicky odděleny, napájecí vedení od napájecího transformátoru bylo zkráceno, aby se eliminovaly jakékoli negativní dopady v důsledku vibrací a úniků z transformátoru. Tato skutečně ideální konstrukce má za následek neuvěřitelnou kvalitu zvuku, kterou si můžete vyzkoušet po nasazení nebo sejmutí přepravního šroubu. A samozřejmě, že zvuková deska, síťový adaptér, svorky reproduktorů, vstupní svorky a základní deska jsou netuhé díly.

Soulnote M-3X

SPECIFIKACE (mono výkonový zesilovač Soulnote M-3X)
Maximální výkon:
240 W / 2,7 Ω
160 W / 4 Ω
Celkové harmonické zkreslení: 0,1% (1W)
Frekvenční charakteristika: 2Hz ～ 200kHz (±1dB)
Vstupní citlivost / impedance: 1V / 25kΩ
Zesílení: 22dB
Spotřeba 156W (38W v pohotovostním režimu)
Rozměry: 340 × 257 × 512 mm
Hmotnost: 31 kg
Povrchová úprava: Premium Silver, Premium Black
Dodávané příslušenství (součástí balení): speciální reproduktorový kabel; vyhrazený stojan; napájecí kabel

Soulnote M-3X

Doporučená cena: 1,911.800 japonských jenů (ceny Japoncům záviďme, ale raději nepřepočítávejme; jako základní orientační, než novinka dorazí do EUroatlantické civilize ale poslouží - rozdílné ceny stejného výrobku po planetě nejsou jen příznakem hamižnosti dovozců; když jsme v úvodu zmínili ten apríl - těšíme se na "nutnou" EUropskou fiskální unii - hodně by to asi pomohlo, ale vasi bohužel... ceny jsou vždy pouze orientační, konkrétní koncová cena v daném místě záleží na lokálním DPH a dalších ekonomických faktorech jako cena dopravy, clo..)

Obr. níže vlajka (i znak) prefektury 神奈川県, Kanagawa-ken, po našem i anglickém Kanagawa
