Gramofony dle typu pohonu dělíme na (nejrozšířenější) s řemínkovým pohonem (talíř je poháněn řemínkem, dle ceny z různých materiálů i šířky i celkového provedení) nebo přímo (Direct drive) typicky vhodné pro DJ, nebo tam kde se hodí měnit rychlost otáček. Tak tohle ví každý - co ta třetí možnost? (ta 4tá je ultradrahá...

Magneticky levitující talíř | KLAUDiO - Hi-Fi Voice - recenze audio-video techniky a chytrého bydlení

...a spíše okrajová a dnešní 3. vlastně trochu příbuzná). Bezkontaktní magnetický pohon, naprosto přesný dík bezkontaknosti dokonalý i z pohledu údržby a (občas nutné) obměny řemínku, pásu co otáčí talířem - a stačilo na to jen 5 let vývoje - a je z toho japonský patent č. 6501130 za MagneDrive System jehož majitelem je high-endový specialista Esoteric, dnes o gramofonu Grandioso T1

Tak to je on, bezkontaktně točící se talíř gramofonu - v zásadě jednoduché, jak to u geniálních věcí bývá..

Všichni bychom ho takový chtěli - velký, mohutný dominantní už od pohledu a skvěle funkční - talíř gramofonu

Esoteric MagneDrive System je japonský patentovaný bezkontaktní systém pohonu gramofonu - využívající k otáčení magnetickou sílu. Dosažení filozofie "realizace mistrovského zvuku v analogovém přehrávání" trvalo více než 5 let - od zahájení projektu do získání patentu a jeho komercializace, na kterou se výše níže díváte.  Na konci hnacího motoru je namontován „magnetický ovladač“ ve tvaru napínacího kola. Jeho strany jsou zmagnetizovány tak, že póly S a N jsou střídavě. Talíř sám o sobě je z nemagnetického hliníku, ale na spodní straně je namontováno „indukční kolečko“ z měkkého železa ve tvaru stroboskopu a to je magnetizované. Když se magnetický ovladač otáčí v blízkosti otočného talíře, ten se otáčí synchronně, hladce a bez kontaktu jen díky magnetické síle.Dík originálnímu bezkontaktnímu hnacímu mechanismu Esoteric MagneDrive System, který indukčně synchronizuje rotaci magnetického ovladače a talíře, zajišťuje tiché a hedvábně plynulé otáčení při mimořádně přesné rychlosti otáčení. Je to vlastně stejné jako u přenosu energie mezi nápravami a koly u aut, sorry ale potrápíme fanoušky starých "klasických" (bez ohledu na konkrétní variantu a výrobce, prostě) mechanických  (nic proti nim, mnohá řešení byla velmi zajímavá, měli jsme možnost zkusit Hondu Legend) řešení, tedy samosvorný diferenciál (správně diferenciál s omezeným prokluzem), řešení elektrické je prostě "lepší" - sorry jako, říkala to fyzika. Ale zpět k HiFi a chytrému Esoteric řešení - s názvem MagneDrive System, kombinující dle všeho to lepší z obou světů, byť řešení Klaudio - Advanced Audio Technology z odkazu výše v prvním odstavci a níže...

Klaudio - Advanced Audio Technologies, LP Vinyl Phonograph Record Ultrasonic Cleaners

...se  její, krom ceny, jako geniální.

Přesné synchronní otáčení
Spolu s bezkontaktní izolací vibrací je jednou z největších výhod mechanismu MagneDrive naprostá přesnost otáčení talíře. Magnetický unašeč a talíř – tyto 2 součásti se stejně jako dvě ozubená kola různých velikostí vždy točí přesně v konstantním poměru. Dokud je zachována magnetická synchronizace, nedochází k žádnému kolísání rychlosti a k ​​žádným faktorům, které by mohly způsobit odchylky rychlosti, jako je natažení řemenu, mechanická přesnost napínací kladky nebo řemenice atp.
Vzhledem k tomu, že tento mechanismus se řídí jediným fyzikálním zákonem "redukční poměr" (převodový poměr v převodech) 2 komponent, talíř udržuje konstantní a zcela přesnou rychlost otáčení za jakýchkoli podmínek. Pro maximalizaci této krásy mechanismu je rychlost otáčení regulována přímým řízením aktuálního průběhu motoru pomocí vysoce přesného procesoru, namísto použití konvenčního serva pro korekci rotace talíře, což má za následek přirozený zvuk bez kolísání.

Motorová jednotka obsahující to nejlepší z esoterické technologie
Motorová jednotka, která řídí přesné otáčení magnetického ovladače, je vyvrcholením nashromážděných odborných znalostí v oblasti mechaniky a obvodů společnosti Esoteric. Motor je izolován od hlavní jednotky a je umístěn na těžké mosazné spodní šasi o tloušťce 6 mm. Obvod ovladače motoru používá vysoce přesné 10MHz hodiny k přesnému generování křivek, které řídí motor. Navíc díky napájení extrémně čistého stejnosměrného proudu z nezávislého napájecího zdroje je minimalizován přenos nežádoucích vibrací.

Nastavení hnacího momentu pomocí mikrometru
Přímý pohon, volnoběžný pohon a řemenový pohon... systém MagneDrive je ideálním hnacím mechanismem, který kombinuje výhody přímého pohonu s jeho výkonným a přesným ovládáním, ořičemž zachovává plynulé otáčení pohonu řemenového a flexibilitu v nastavení, nad rámec těchto výhod. Otočením mikrometrického číselníku na přední straně jednotky lze změnit vzdálenost mezi motorovým ovladačem a talířem (přenosový moment) a upravit tak zvuk podle vašich preferencí, od silných po nejjemnější tóny při poslechu hudby.

Vztah mezi vzdáleností a hnacím momentem
Protože magnetická síla je nepřímo úměrná druhé mocnině vzdálenosti, i velmi malá změna vzdálenosti může velmii výrazně změnit přenosový moment. Když jsou driver a talíř nejdále od sebe (+1,0 mm), točivý moment se sníží na –57 % - točivý moment přenosu lze přesně a volně měnit při hraní s mikrometrickým číselníkem.

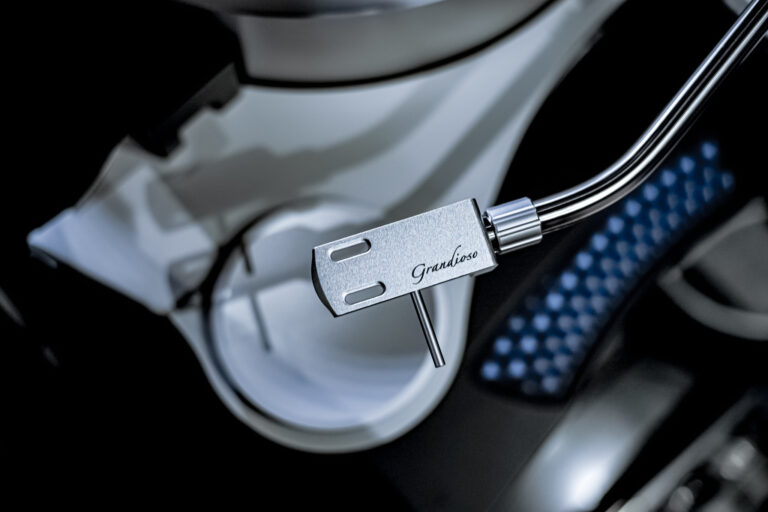

Vybaveno dynamicky vyváženým ramenem TA-9D (k dispozici je i varianta bez ramene)
Raménko TA-9D je založeno na IKEDA Sound Labs IT-345, což je konstrukce v duchu slavné klaisky FR-64 společnosti Fidelity Research, jenž (model i značka) od rozkvětu analogového zvuku celosvětově vysoce uznávaný (čti má bezpočen napodobitelů - oficiálních i méně..). Raménko TA-9D využívá systém dynamického vyvážení, který je odolný vůči excentricitě a deformaci záznamů a umožňuje stabilní čtení. Dynamický balanční systém má nízké těžiště, zatímco trubka tónového ramene z nerezové oceli vykládaná mosazí a hliníkem zvyšuje tuhost a optimalizuje režimy vibrací.
Vnitřní kabeláž je vyrobena z vysoce čistého hybridního měděného drátu 6N (99,9999 %) + 4N a elevace VTA umožňuje nastavení výšky ramene (VTA) při přehrávání záznamů. Esoteric T1 je k dispozici také v konfiguraci bez ramen (AL), takže si zákazníci mohou vybrat ramena podle vlastního výběru.

VLASTNOSTI (gramofon Esoteric Grandioso T1)
¤ patentovaný bezkontaktní pohonný systém Esoteric MagneDrive System
¤ talíř bez jakýchkoliv vibrací
¤ absolutní otáčení talíře, bez jakýchkoli nepravidelností rychlosti (potenciálně způsobených mechanickými kontakty)
¤ nastavitelná zvuková charakteristika změnou vzdálenosti mezi talířem a driverem
¤ talíř Magne-Float výrazně snižuje tření v ložisku vřetena snížením efektivní hmotnosti talíře z 19 kg na cca 4 kg
¤ dkládá se ze 3 samostatných jednotek - hlavní, motorová  a  napájecí jednotka
¤  vysoce kvalitní ovladač VCXO zajišťuje zcela přesné otáčení talíře
¤ schopnost synchronizace hodin 10 MHz s hlavními hodinami Esoteric Grandioso G1X
¤ inverzní ložiskový systém podporuje plynulé otáčení talíře
¤ ovladač mikrometru na předním panelu poskytuje možnost jemného doladění zvukových charakteristik nastavením magnetické síly působící z magnetického ovladače na talíř
¤ 3vrstvé šasi vyrobené z hliníku a dřeva, účinně kontroluje vibrace
¤ střední část je nanesena krásným vysokým hrubým klavírním lakem
¤ izolační nožky mají speciální tlumicí mechanismus, který eliminuje vnější vibrace
¤ 2rychlostní regulace (33/45 ot./min), nastavitelná s 0,1% kroky
¤ gramofon je nabízen s TA-9D dynamicky vyváženým raménkem, nebo v konfiguraci bez raménka
¤ volitelná ramínka, T1 umožňuje pojmout až 3 raménka (viz úvodní foto)

SPECIFIKACE (gramofon Esoteric Grandioso T1)
Celkové rozměry včetně výstupků:
¤ hlavní jednotka -  497 × 210 × 456 mm
¤ napájecí jednotka -  445 × 132 × 270 mm
Hmotnost:
¤ hlavní jednotka -  45 kg
¤ platforma 17 kg
¤ talíř -  19 kg
¤ motorová jednotka -  9 kg
¤ napájecí jednotka -  18 kg

Doporučená cena: od 63.750 / 72.500 / 75.000  GBP/USD/EUR  (ceny jsou vždy pouze orientační, konkrétní koncová cena v daném místě záleží na lokálním DPH a dalších ekonomických faktorech jako cena dopravy, clo..)
